Válvulas de bronce Tipo Compuerta Marca Walworth.
Las válvulas WALWORTH Compuerta de Bronce Industrial están diseñadas para interrumpir o cortar el flujo de un fluido. Son usadas
principalmente para permitir o prevenir el flujo de un fluido, por ello sólo se deben mantener en posición totalmente abierta o cerrada.
La característica principal de las válvulas con vástago fijo (no ascendente) es que el diseño y la operación son compactos; no toma
más espacio para ser abierta o cerrada. Cuando la válvula necesita ser abierta o cerrada, sólo el disco sube o baja. El vástago fijo
(no ascendente) es comúnmente usado bajo tierra o cuando el espacio vertical es limitado.
|

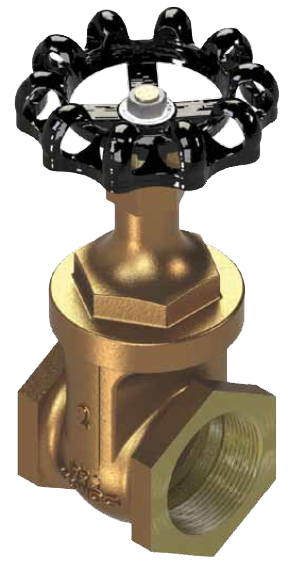

Figura W4 Clase 125 (200WOG)
CARACTERÍSTICAS DE DISEÑO
- Diseño de acuerdo con MSS-SP-80.
- Cuerpo y bonete de bronce.
- Vástago fijo (no ascendente).
- Diseño de bonete roscado.
- Diseño de cuña sólida.
- Extremos roscados de acuerdo con ANSI B1.20.1.
- Dimensiones de extremo a extremo de acuerdo a estándar del fabricante.
- Prueba de acuerdo con MSS-SP-80.
- Operada por volante.
MATERIALES INTERNOS (TRIM)
- Las válvulas de compuerta de bronce industrial se proporcionan con disco y vástago de bronce.
- Empaque de vástago en PTFE.
- Anillos de sello integrales.
- Los interiores de bronce son recomendados para vapor, agua, aire y aceite o gas no corrosivo.
|
|

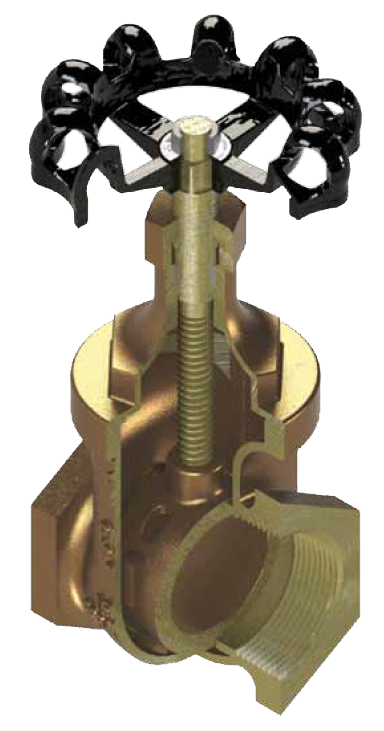

Figura W14 Clase 150 (300WOG)
CARACTERÍSTICAS DE DISEÑO
- Diseño de acuerdo con MSS-SP-80.
- Cuerpo y bonete de bronce.
- Vástago fijo (no ascendente).
- Diseño de bonete roscado.
- Diseño de cuña sólida.
- Extremos roscados de acuerdo con ANSI B1.20.1.
- Dimensiones de extremo a extremo de acuerdo con el estándar del fabricante.
- Prueba de acuerdo con MSS-SP-80.
- Operada por volante.
MATERIALES INTERNOS (TRIM)
- Las válvulas de compuerta de bronce industrial se proporcionan con disco y vástago de bronce.
- Empaque de vástago en PTFE.
- Anillos de sello integrales.
- Los interiores de bronce son recomendados para vapor, agua, aire y aceite o gas no corrosivo.
|
|
|
|
|
|

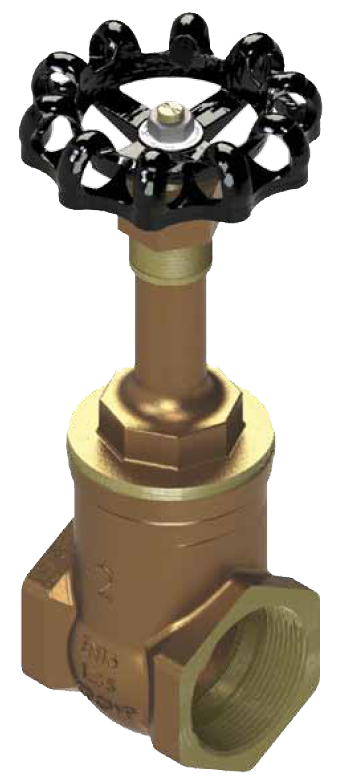

Figura W55 Clase 125 (200WOG)
CARACTERÍSTICAS DE DISEÑO
- Diseño de acuerdo con MSS-SP-80.
- Cuerpo y bonete de bronce.
- Vástago ascendente.
- Diseño de bonete roscado.
- Diseño de cuña sólida.
- Extremos roscados de acuerdo con ANSI B1.20.1.
- Dimensiones de extremo a extremo de acuerdo con el estándardel fabricante.
- Prueba de acuerdo con MSS-SP-80.
- Operada por volante.
MATERIALES INTERNOS (TRIM)
- Las válvulas de compuerta de bronce industrial se proporcionan con disco y vástago de bronce.
- Empaque de vástago en PTFE.
- Anillos de sello integrales.
- Los interiores de bronce son recomendados para vapor, agua, aire y aceite o gas no corrosivo.
|
|

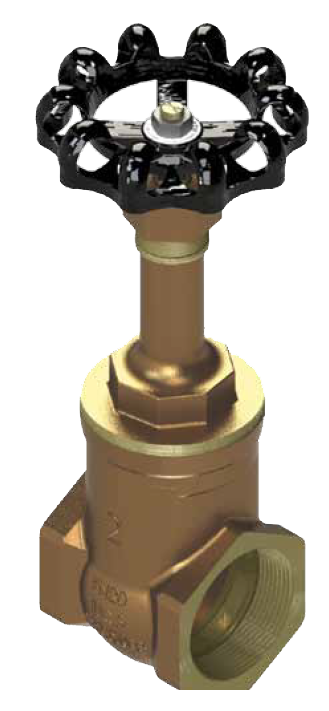

Figura W56 Clase 150 (300WOG)
CARACTERÍSTICAS DE DISEÑO
- Diseño de acuerdo con MSS-SP-80.
- Cuerpo y bonete de bronce.
- Vástago ascendente.
- Diseño de bonete roscado.
- Diseño de cuña sólida.
- Extremos roscados de acuerdo con ANSI B1.20.1.
- Dimensiones de extremo a extremo de acuerdo con el estándardel fabricante.
- Prueba de acuerdo con MSS-SP-80.
- Operada por volante.
MATERIALES INTERNOS (TRIM)
- Las válvulas de compuerta de bronce industrial se proporcionan con disco y vástago de bronce.
- Empaque de vástago en PTFE.
- Anillos de sello integrales.
- Los interiores de bronce son recomendados para vapor, agua, aire y aceite o gas no corrosivo.
|
|
|
|
|
|

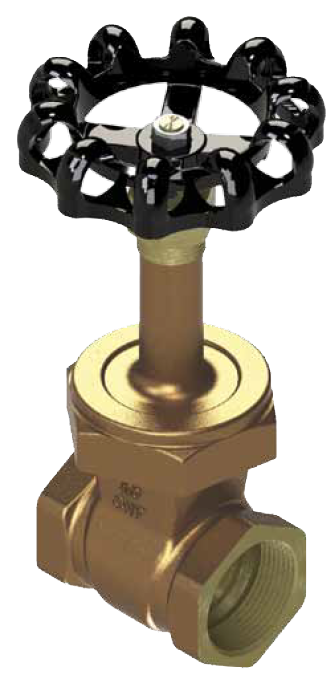

Figura W36 Clase 200 (400WOG)
CARACTERÍSTICAS DE DISEÑO
- Diseño de acuerdo con MSS-SP-80.
- Cuerpo y bonete de bronce.
- Vástago ascendente.
- Diseño de bonete con tuerca unión.
- Diseño de cuña sólida.
- Extremos roscados de acuerdo con ANSI B1.20.1.
- Dimensiones de extremo a extremo de acuerdo con el estándardel fabricante.
- Prueba de acuerdo con MSS-SP-80.
- Operada por volante.
MATERIALES INTERNOS (TRIM)
- Las válvulas de compuerta de bronce industrial se proporcionan con disco y vástago de bronce.
- Empaque de vástago en PTFE.
- Anillos de sello integrales.
- Los interiores de bronce son recomendados para vapor, agua, aire y aceite o gas no corrosivo.
|
|
|
|
